| 手动弯管机 |
 |

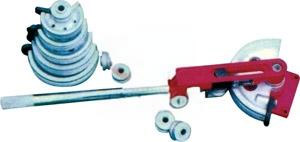

SWG-25手动弯管机又称为手动弯管器是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便，便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装，是以上行业必备的常用工具。
手动弯管机，手动弯管器使用方法：
a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上，然后把支架 2 套入轴上，再把滚轮 4 放入定位块，用螺栓 12 套入固定。
d) 把支架转到摇板 11 处，把所弯的管子插入模头和滚轮之间，调节螺母8，使模头、管子、滚轮贴合。即可转动手柄。
手动弯管机技术参数：
| 弯管外径 × 壁厚（ mm ） |
最大弯曲角度 |
弯曲半径 |
| Φ 10×2.25 |
≤ 180 ° |
4D |
| Φ 12×2.25 |
≤ 180 ° |
4D |
| Φ 14 × 2.25 |
≤ 180 ° |
4D |
| Φ 16 × 2.75 |
≤ 180 ° |
4D |
| Φ 19 × 2.75 |
≤ 180 ° |
4D |
| Φ 22 × 2.75 |
≤ 180 ° |
4D |
| Φ 25 × 2.75 |
≤ 180 ° |
4D |
|
|
|
